一、設備基礎：筑牢精度控制的硬件根基

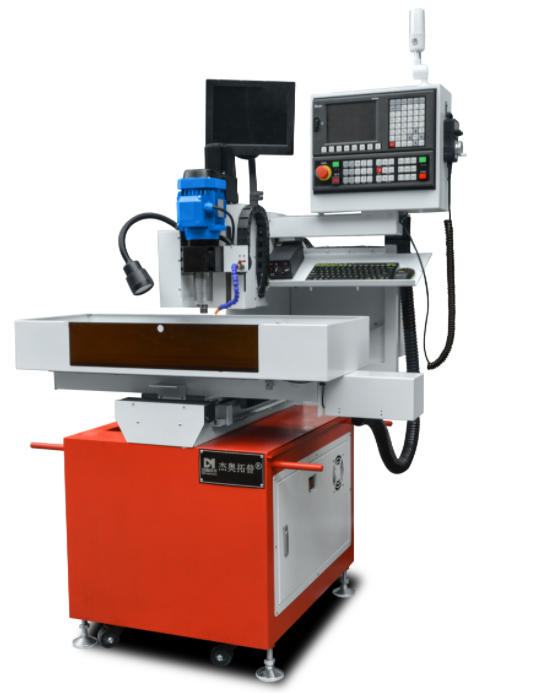

在工業生產中，自動鉆孔機作為一種高效、精確的加工設備，被廣泛應用于電子、機械、汽車等眾多領域。然而，在實際使用過程中，打孔誤差的存在往往會影響產品的質量和生產效率。那么，如何減少自動鉆孔機的打孔誤差呢?這就需要從設備基礎、刀具與工件、加工參數優化以及人員與管理等多個方面入手，全面把控打孔精度。
(一)機床安裝調試的精細化操作
機床的初始安裝精度直接決定了后續加工的誤差上限。就好比建造高樓，地基打得是否牢固、平整，直接關系到整棟樓的穩定性和垂直度。安裝自動鉆孔機時，使用高精度水平儀(精度≤0.02mm/m)對機身水平度進行校準是至關重要的第一步。想象一下，如果機身處于傾斜狀態，那么鉆孔時鉆頭的運動軌跡就會發生偏差，就像一個人走路時身體是歪的，自然走不出一條直線。通過高精度水平儀的校準，確保 XY 軸直線度誤差≤0.03mm/1000mm，這樣才能為后續的精確鉆孔奠定基礎。
對于滾珠絲杠和線性導軌等核心傳動部件，它們?nèi)缤瑱C床的 “關節” 和 “骨骼”，其精度直接影響著鉆頭的定位精度。需通過激光干涉儀檢測定位精度，激光干涉儀就像是一位精準的 “測量大師”，能夠?qū)⒅貜投ㄎ徽`差控制在 ±0.005mm 以內。重點檢查地腳螺栓的緊固扭矩(參照設備手冊推薦值 ±5%)也不容忽視。如果地腳螺栓沒有緊固好，機床在運行過程中就會產生振動，這就如同在抖動的桌面上寫字，字肯定寫不工整，鉆孔也會出現偏移。
(二)工裝夾具的精密化設計與調試
工裝夾具的定位精度是誤差控制的關鍵環節，它就像是為工件量身定制的 “寶座”，確保工件在加工過程中始終處于正確的位置。設計時需基于工件 CAD 模型進行三維建模，利用公差分析軟件確保夾具定位面與工件基準面的配合公差≤±0.01mm。這就好比制作一件合身的衣服，需要精確測量身體的各個尺寸，才能保證衣服穿起來舒適、得體。通過三維建模和公差分析軟件，能夠提前發現設計中可能存在的問題，優化夾具設計，提高定位精度。
安裝調試時，使用塊規、百分表等工具對夾具定位面進行校準，保證夾具相對于機床坐標系的位置誤差≤±0.02mm。塊規和百分表就像是精密的 “尺子” 和 “探測器”，能夠準確測量夾具的位置誤差。對于彈性夾具，需檢測夾緊力均勻性，避免因工件裝夾變形導致的鉆孔位置偏差。比如，用不均勻的力去擠壓一個氣球，氣球的形狀就會發生不規則變化，工件裝夾也是如此，如果夾緊力不均勻，工件就會變形，鉆孔位置自然也會不準確。
二、工藝調試：構建誤差防控的技術體系
(一)數控系統參數的優化設置
數控系統就像是自動鉆孔機的 “大腦”，其參數配置直接影響著鉆孔軌跡的精度，對減少打孔誤差起著至關重要的作用。在眾多參數中，主軸轉速和進給速度是兩個關鍵因素，它們需要與工件材質和鉆頭直徑等因素進行精準匹配。
不同的工件材質具有不同的硬度和切削性能，因此需要不同的主軸轉速。以鋁合金和不銹鋼這兩種常見材料為例，鋁合金質地相對較軟，建議將主軸轉速控制在 8000 - 12000r/min，這樣可以保證切削線速度在 15 - 30m/min 的合理范圍，使鉆頭能夠快速而有效地切削鋁合金，同時避免因轉速過高導致鋁合金過熱變形。而不銹鋼硬度較高，為了保證刀具的耐用度和鉆孔質量，主軸轉速則建議控制在 5000 - 8000r/min。
進給速度同樣需要謹慎調整。它需結合鉆頭直徑和材料硬度來確定，一般來說，深孔加工時進給速度應≤0.1mm/r。如果進給速度過快，鉆頭可能會承受過大的切削力，導致鉆頭折斷或者鉆孔表面粗糙;進給速度過慢，則會降低生產效率。在實際加工中，可以通過試驗來確定最佳的進給速度參數。例如，在加工某一特定材料時，先設定一個初始進給速度，然后觀察鉆孔的質量和鉆頭的磨損情況，根據反饋逐步調整進給速度，直到找到最適合的參數。
除了主軸轉速和進給速度，數控系統中的螺距補償功能也不容忽視。滾珠絲杠在長期使用過程中，由于制造誤差、磨損等原因，其螺距可能會出現偏差，這會直接影響鉆頭的定位精度。啟用螺距補償功能，就像是給滾珠絲杠配上了一個 “修正器”，系統可以對滾珠絲杠的螺距誤差進行實時修正，確保鉆頭在運動過程中能夠準確地到達預定位置，從而提升坐標定位精度，有效減少打孔誤差。
(二)首件檢驗與程序驗證
在正式開始批量生產之前，進行首件檢驗和程序驗證是確保鉆孔精度的重要防線，就像在一場戰役前進行戰前偵察，能夠提前發現問題，避免大規模的 “失誤”。
首件檢驗需要借助高精度的檢測設備，三坐標測量機(CMM)就是其中的佼佼者。它能夠?qū)κ准目孜蛔鴺恕⒖讖匠叽纭⒖拙喙畹冗M行全尺寸檢測，其檢測精度可以達到微米級，能夠精準地發現任何細微的誤差。為了確保檢驗的全面性和有效性，需要建立首件檢驗清單，清單中應包含至少 10 項關鍵檢測指標，如孔位 X/Y 坐標偏差、孔徑圓度誤差、孔軸線垂直度等。這些指標就像是一個個 “質量關卡”，每一項都關系到產品的最終質量。
假設在檢測過程中發現整體偏移>0.05mm，這就表明存在系統性誤差，需要立即采取措施進行修正。可能的原因是工件坐標系校準不準確，或者數控程序中的偏移量設置有誤。此時，需要重新校準工件坐標系，就像重新校準指南針的方向，確保其指向正確的位置;或者仔細檢查數控程序，調整偏移量，直到首件檢測合格。只有首件通過了嚴格的檢驗，才能放心地進行批量生產，否則一旦批量生產開始，大量帶有誤差的產品將會造成嚴重的浪費和損失。
三、操作維護：建立長效誤差管控機制
(一)刀具管理與磨損監測
刀具在鉆孔過程中扮演著至關重要的角色，它就像是一位技藝精湛的雕刻師手中的刻刀，其狀態直接影響著鉆孔的精度和質量。因此，建立完善的刀具管理與磨損監測機制是減少打孔誤差的關鍵環節。
制定科學合理的刀具更換標準是首要任務。不同的加工材料和孔徑大小對刀具的磨損程度有著顯著的影響，因此需要根據這些因素來設定刀具壽命。例如，在加工不銹鋼這種硬度較高的材料時，由于其對刀具的磨損較大，對于直徑為 φ5mm 的鉆頭，設定其壽命≤500 孔，這樣可以在刀具磨損到一定程度之前及時更換，避免因刀具過度磨損而導致打孔誤差增大。
采用對刀儀進行刀具長度和直徑的精確測量也是必不可少的步驟。對刀儀就像是一位精準的 “測量專家”，能夠?qū)y量精度控制在≤±0.002mm。通過對刀儀的精確測量，確保換刀后主軸跳動誤差≤0.01mm，從而保證鉆頭在高速旋轉時能夠保持穩定，減少因主軸跳動而產生的打孔誤差。
在加工過程中，實時監測刀具的磨損狀態同樣重要。利用主軸電流監測功能，就像是給刀具安裝了一個 “健康監測儀”，可以實時判斷刀具的磨損情況。當?shù)毒吣p時，切削力會發生變化，從而導致主軸電流波動。當電流波動超過 15% 時，系統自動報警并停機換刀，這樣可以及時更換磨損的刀具，避免因刀具磨損而影響鉆孔精度。
(二)日常維護與精度校準
設備的日常維護和精度校準是確保自動鉆孔機長期穩定運行、保持高精度的重要保障，就像汽車需要定期保養才能保持良好的性能一樣。
建立設備日常維護 checklist 是一種有效的管理方式，它能夠幫助操作人員有條不紊地完成各項維護工作。每日清潔潤滑是維護工作的基礎，導軌作為機床運動的關鍵部件，其潤滑周期應≤4 小時，這樣可以減少導軌的磨損，保證機床運動的平穩性。每周進行精度點檢，使用標準球桿儀檢測機床幾何精度，標準球桿儀就像是一位專業的 “幾何檢測師”，能夠及時發現機床幾何精度的微小變化。每月進行系統備份，保存數控系統參數和加工程序，這樣可以防止因系統故障或數據丟失而導致的生產中斷和誤差增大。
定期進行機床精度補償也是維護工作的重點。建議每季度進行一次，通過激光測距儀對各軸定位精度進行重新標定，激光測距儀就像是一把精準的 “激光尺子”，能夠精確測量各軸的定位誤差。根據測量結果更新數控系統的補償參數，就像給機床的運動軌跡進行 “微調”，確保各軸的定位精度始終保持在較高水平。
做好維護記錄同樣至關重要，它就像是設備的 “健康檔案”，記錄了設備的維護歷史和精度變化情況。通過對維護記錄的分析，可以形成設備精度變化趨勢檔案，為預防性維護提供數據支持。例如，如果發現某一軸的定位精度在一段時間內逐漸下降，就可以提前對該軸進行檢查和維護，避免出現嚴重的誤差問題。
(三)操作人員的規范化培訓
操作人員是自動鉆孔機的直接使用者，他們的操作技能和規范程度對打孔誤差有著直接的影響。因此，加強操作人員的規范化培訓是減少打孔誤差的重要措施。
編制《自動鉆孔機操作手冊》是培訓工作的基礎，它就像是一本操作指南，明確了各操作環節的誤差控制要點。例如，詳細介紹對刀操作步驟，確保操作人員能夠準確地對刀，減少因?qū)Φ恫粶蚀_而產生的誤差;規范參數輸入流程，避免因參數輸入錯誤而導致的打孔誤差。
開展分級培訓考核可以根據操作人員的技能水平進行有針對性的培訓。初級操作人員需掌握基礎對刀、首件檢驗等技能，這些技能是保證鉆孔精度的基本要求。高級人員則需具備誤差分析和參數優化能力，能夠在出現誤差時迅速分析原因并采取有效的措施進行優化。
定期組織技術交流活動也是提升操作人員技能的有效方式。在交流活動中，分享典型誤差案例的解決經驗，就像大家一起分享戰斗中的 “勝利秘籍”。比如，分享因夾具松動導致的孔位偏移處理流程，讓操作人員了解在遇到類似問題時如何快速、有效地解決，從而提升他們的問題處理能力。通過不斷的培訓和交流，操作人員能夠更加熟練地掌握自動鉆孔機的操作技巧，嚴格遵守操作規范，從而有效減少打孔誤差，提高生產效率和產品質量。
